HANBOK韓博500KG有機垃圾處理設備|CFCZ-YJ500有機垃圾處理設備（報價/品牌/廠家）

HANBOK韓博500KG有機垃圾處理設備CFCZ-YJ500參數表

產品名稱	有機垃圾處理設備		處理方式	生化降解處理
產品型號	CFCZ-YJ500		生產日期	2017年
產品基本技術參數	額定電壓	380V/50HZ	產品基本技術參數	整機尺寸(mm)	生化機2276X1565X1630 提升機730X880X1145 輸送機 2530X500X1945 粉碎擠干機 1640X1250X1750 挑揀臺 900X900X1220 氣體凈化 500X500X1080
	日處理量	500kg		包裝方式	木箱運輸
	粉碎電機功率	3KW		攪拌電機功率	3KW
	絞籠電機功率	2.2KW		輸送機功率	0.2KW
	生化加熱功率	8.8KW		銘牌	韓博
	風扇功率	50W		排風方式	循環排風
	油水加熱功率	3KW		提升機	1.1KW
	處理方式	生化降解、減量、減容		廢棄排放	無廢棄物排放
	運行噪音	≤65dB		控制方式	PLC全自動控制+回路按鈕控制
	處理周期	24H		機身材質	機身全不銹鋼
	粉碎方式	撕裂粉碎
產品簡介	1.該套設備具有分揀、破碎、擠壓、生化處理、氣體凈化等功能，處理設備由進出料口、反應器、攪拌器、擠壓器、加熱器、通風和廢氣處理裝置組成。 2.處理設備設計使用壽命應≥10年，處理設備密閉，不會出現滲漏現象，通風量可調節。 3.設備配備采用PLC控制，設備自動運行，無需人工干預，PLC顯示屏可顯示工作溫度、攪拌器、風機等信息，配備液晶顯示觸摸屏，系統數據能全部顯示。 4.生化處理機具有（1）降解功能：處理機能降解有機垃圾成分：餐余垃圾、廚余垃圾、農貿市場廢棄物、農業垃圾（如絲瓜藤、山芋藤等）、綠化垃圾（樹葉、爛草等）。 （2）自動上料功能：處理機產品具有自動送料翻轉裝置，一鍵操作，省力方便。 （3）除臭功能：處理機配有獨立除臭裝置，配有活性炭凈化、紫外線殺菌燈等功能，臭氣濃度完全符合GB14554規定的指標。 （4）自動稱重功能：處理機具有自動稱重功能，并記入系統。 （5）遠程監控系統：處理機通過互聯網將信息（機器運行情況、處理垃圾的數量、產出肥料的數量等）上傳到信息平臺。 （6）自動出料功能：處理機具有自動出料功能，點擊出料按鈕，自動出料。 5. 機倉加熱系統的溫度范圍可按需要通過PLC面板調節設定，并具有過熱保護裝置； 6. 機倉的攪拌系統的轉停時間可按需要可通過PLC面板調節設定，攪拌主電機應有過載保護裝置，并設有手動控制裝置 7. 有機垃圾分解率達到70%以上 8.有機垃圾微生物處理機 噪聲、廢氣、廢水排放均符合國家有關環保標準。 9.有機肥質量：經生化處理后得到的有機肥，其有機質的質量分數、總養分的質量分數、水分質量分數、酸堿度、總砷、總汞、總鉛、總鉻、總鎘等成分均符合NY525-2012標準中規定的要求 10.分揀線具有 （1）自動上料、送料功能，自動清洗功能，自動收集污水功能。 （2）輸送能力>500KG/H，粉碎能力： 500  kg/h，輸送速度≥5米/分。 （3）分揀線可粉碎：包括藤蔓、蟹殼、貝類、骨類、蔬菜、果皮等其他有機垃圾。 （4）分揀線具備與微生物處理機相匹配的處理能力，有機垃圾粉碎后，符合生化處理要求。 （5）粉碎機具有自動急停功能、自動進料功能以及與分揀線結合，配有聯動保護裝置； （6）方便打開清洗并具有雙重保護裝置；電器安全均符合國家安全標準。  11.在環境溫度≥15℃，單位處理量綜合能耗≤0.185

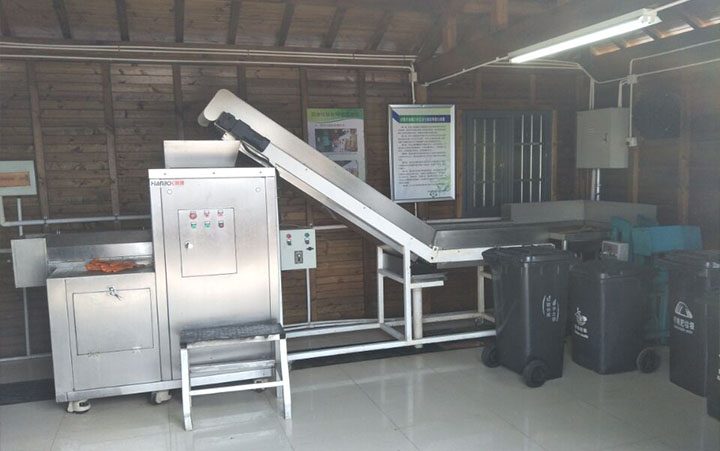

HANBOK韓博有機垃圾處理設備CFCZ-YJ500

HANBOK韓博有機垃圾處理設備提升機

HANBOK韓博500KG有機垃圾處理設備設計方案說明

一、有機垃圾處理設備-工程概況

本項目為有機垃圾就地處理項目，為了給周邊提供一個好的生活環境，保證人民群眾的身體健康，對周邊產生的餐廚垃圾進行處理，使之產生更大的環境效益、社會效益、經濟效益，工程建設規模為500kg/d.

二、有機垃圾處理設備-處理規模

餐廚垃圾處理能力：為500kg/d，日產有機肥100kg/d。

三、有機垃圾處理設備-設計要求

1、噪音符合《工業企業廠界噪音標準》（GB12348-90）。

2、廠界臭氣符合《惡臭污染物排放標準》（GB14554-93）規范。

3、有機肥達到《生物有機肥》（NY884-2004）標準。

四、設計規范、標準

1、《生活垃圾堆肥處理技術規范》（CJJ/T52-1993）;

2、《餐廚垃圾處理技術規范》（CJJ184-2012）;

3、《工業企業設計衛生標準》（TJ 36-79）;

4、《惡臭污染物排放標準》（GB 14554-93）;

5、《環境空氣質量標準》（GB 3095-1996）;

6、《通風與空調工程施工質量驗收規范》（GB50243-2002）;

7、《采暖通風與空氣調節設計規范》（GB50243-2002）;

8、《給水排水管道工程施工及驗收規范》（GB50268-97）;

五、工藝流程圖及說明

1、工藝流程

參見工藝圖紙

2、工藝說明

餐廚垃圾、菜場果蔬垃圾和蔬菜基地果蔬垃圾分別經由專用密閉運輸車輛輸送至處理站，直接卸入卸料/分揀平臺，經人工分選將其中的塑料和紙質包裝類垃圾以及少量玻璃瓶、金屬物料、磚瓦等無機物料分選出來后，進入破碎機破碎至1-3cm一下，然后進入螺旋擠壓脫水機進行脫水處理，脫除下來的滲濾液進入油水分離，經過處理排入污水管道。

擠壓產生的含固率在40%以上的干物料經由皮帶輸送機送入高溫好氧發酵倉內進行高溫好氧發酵處理。物料在高溫好氧發酵倉內，通過強制通風與內部攪拌翻堆相結合的方式，保證氧氣充分供給，以使物料中的揮發性有機質降解效率達到70%以上，確保處理后產物充分腐熟，以使物料中的寄生蟲（卵）、病原菌，病毒等充分滅活，高溫好氧發酵倉出料經由出料口排出。

高溫好氧發酵倉內產生的高濕、高溫和高污染惡臭氣體，排入氣體凈化箱進行凈化。

六、有機垃圾處理設備安裝

有機垃圾處理設備的安裝和調試必須遵照國家的相關規范和設備隨機說明的要求進行，并且在專業人員的指導下完成。

傳統模式-有機垃圾處理模式

HANBOK韓博靜凈有機垃圾處理模式

HANBOK韓博500kg有機垃圾處理設備一覽表

參見工藝圖紙

HANBOK韓博500kg有機垃圾處理設備流程圖

參見工藝圖紙

HANBOK韓博500kg有機垃圾處理設備平面安裝圖01

參見工藝圖紙

HANBOK韓博500kg有機垃圾處理設備平面安裝圖02

參見工藝圖紙

HANBOK韓博科技餐廚垃圾處理設備-售中、售后服務承諾

一、質保期服務：

免費質保1年。維護期內公司提供現場服務；響應時間為：7*24h（無論工作日與否，24小時待命），根據可能的突發事件和危害程度，制定相關的緊急預案，并成立應急處理領導小組幫助用戶解決緊急事件。在產品質保期內，一旦發生質量問題，供應商保證在接到通知工作日的12小時內到現場進行維修、更換或退貨，費用(含零配件)由供應商負責，如供應商在接到通知工作日的24小時內沒有答復或處理問題，則視為供應商承認質量問題并承擔由此而發生的一切費用。質保期內產品的一切質量問題，更換部件及產品本身質量原因造成的所有經濟損失應全部由供應商自行負責。供應商應提供免費上門服務，以及貨物生產廠家承諾提供高于此標準或其它額外另行附加的售后服務內容。項目驗收合格后三個月內，成交供應商需派技術人員在現場監測系統運行，并提供設備運行管理制度。

二、質保期外的維保服務：

為了滿足用戶要求，使設備更好的運行，在設備保修期滿后，對機組出現的問題及時有償提供配件并到現場進行更換，以成本價為買方提供維修服務，同時為用戶提供長期的成本價保養服務（需另外簽定機組保養合同）。包括運行期間固定次數的巡檢，開機前及關機后的檢查、清洗等，此項工作有助于減少運行損耗，保持機組良好的技術性能，最佳的運行狀態，延長機組的使用壽命。

超過質保期后，在5年內以相當于出廠成本的價格為用戶提供維修保養服務，終身為用戶提供持續完善的售后服務。

三、移交及免費培訓服務：

我公司免費試營10天，試運營期間對貴方免費培訓不少于2人的技術人員和操作維修人員，培訓為現場培訓，相關設備使用人員進行一對一的培訓，應能達到熟練操作并了解設備結構、工作原理及特性，排除一般故障的水平。在我公司工程技術人員進行巡檢期間，也可以隨時隨地對使用人員進行示范。

四、日常維護及保養方案

1)殘渣排除后，應讓設備繼續轉動約1分鐘左右，持續的水流會讓垃圾處理器內部和管道沖洗干凈。

2)每次使用后，應將機器外殼清洗干凈并去除外部殘留污漬。

3)絞籠清洗（如有）：正常情況機器自動清洗，如遇異常，可揭開上蓋取出絞籠進行清洗。

4)避免將高于40℃的物料及液體直接倒入垃圾處理器，此操作易導致機器內部橡膠件老化及損壞。

5)長時間不使用本機器，應拔掉電源。

6)長期使用必須把機器內部清洗干凈，生化處理箱內的料全部排出來，油水分離污水排放干凈，氣體凈化液體排放干凈

六、運輸和交貨期

1.服務日期：合同規定時間內安裝調試完成

2.交貨地點：采購單位指定地點

3.交貨方式：最終實施合同應在服務前向采購方提供交貨計劃

4.運輸方式：貨車托運

七、驗收標準

一：外觀標準

1.鋼板表面不能有銹斑，尺寸符合圖紙要求

2.設備管口尺寸符合設計要求

3.表面貼紙數量，內容正確

二：結構標準

1.機器內部不能有漏水

2.機器不漏電，必須具有漏電和過熱保護

3.機器攪拌沒有剮蹭聲音

4.具有粉碎，固液分離，生化處理，油水分離，氣體凈化功能

三：安裝要求：

安裝前應具備下列技術資料：

1 機器的出廠合格證明書；

2 制造廠提供的有關重要零件和部件的制造、裝配等質量檢驗證書及機器的試運轉記錄；

3 機器與設備安裝平面布置圖、安裝圖、基礎圖、中裝配圖、主要零件圖、易損零件圖及安裝使用說明書等；

4 機器的裝箱清單；

5 有關的安裝規范及安裝技術要求或方案。

四：試運行及驗收

我方負責派專門的技術人員到現場免費進行安裝和調試，直到驗收合格為止。同時我方在貨物運抵現場一周前，向買方提供安裝調試及運行的進度協商。

在設備抵達采購人指定地點并進行完到貨檢驗后，我公司承諾以下內容：

1 指派專業技術人員在現場進行安裝

2 安裝完畢后按照驗收標準對設備進行10天時間的試運行。
